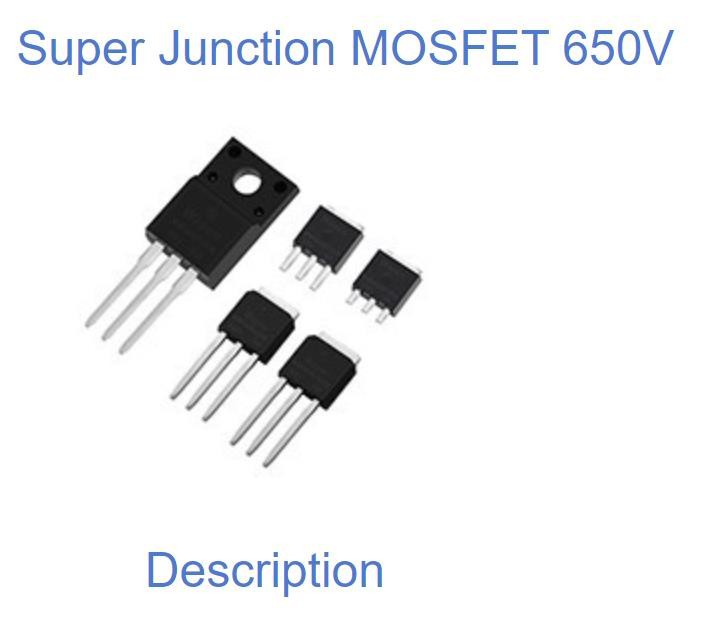

Super Junction Mosfet 650v

Savladavamo i Deep trench i Multi-EPI super spojni MOSFET
tehnologije, i ima vrlo sveobuhvatan portfolio proizvoda. Super
Specifikacije proizvoda spojnog MOSFET-a pokrivaju 500V-1200V, 2A-99A.
Mi smo prvi domaći masovno proizvedeni super-spojni MOSFET
sa otpornim naponom od preko 1000V i poseduju 600V/16.5mΩ
proizvodi kao ultra-niski Rdson, i uveden inovativni ugrađeni
izolacioni paket, SOT-223-2L, PDFN8X8 i drugi paketni proizvodi.

Pošaljite upit

Opis

Super Junction MOSFET 650V (SJ MOSFET 650V) ‌ Posebno pogodan za visoki napon

aplikacije kao što su punjači, adapteri za napajanje, TV izvori napajanja, industrijska energija

zalihe itd. Uređaj je dizajniran korištenjem posebnog višeslojnog epitaksijalnog procesa za

veću stabilnost i pouzdanost procesa, obezbeđujući male gubitke pri uključivanju, niske gubitke pri prebacivanju,

dobra EMI kompatibilnost i mogućnost prilagođavanja različitim topologijama kola.
SJ MOSFET karakteristike uključuju:
Mali gubici pri uključivanju i isključivanju i gubici pri prebacivanju ‌ : Optimizacijom unutrašnje strukture, SJ MOSFET

postiže niži otpor uključivanja-isključivanja (Rdson) i punjenje gejta (Qg), čime se smanjuje uključivanje-isključivanje

gubitak i gubitak komutacije, i poboljšanje stabilnosti i performansi sistema.
‌ Brzo prebacivanje i EMI balans ‌ : Sadrži niži šum pri prebacivanju (Trr) i prebacivanje

brzina i EMI balans za aplikacije velike brzine prebacivanja uz održavanje dobrog

elektromagnetna kompatibilnost.
Pakovanje i termičke karakteristike:

Obično se koristi TO-252/ITO-220AB paket, koji ima dobre karakteristike kalorijske vrijednosti

i pogodan je za scenarije primjene velike gustine snage.
Široka polja primjene: zbog gore navedenih prednosti, SJ MOSFET se široko koristi u

punjači, adapteri za napajanje, TV izvori napajanja, industrijska napajanja i druge oblasti,

ali i ispunjavaju zahtjeve primjene polumostnih ili raznih topologija mosta.

br.	Opis	Paket	VDS (V)	RDS(on) (Ω) @VGS=10V(max.)	ID (A) @TA=25 stepen	PD (W) @TA=25 stepen	VGS (V)	VGS(th) (V) (Typ.)
WMK07N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	1.14	5	42	30	3
WML07N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	1.14	5	23	30	3
WMM07N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	1.14	5	42	30	3
WMN07N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	1.14	5	42	30	3
WMO07N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	1.14	5	42	30	3
WMP07N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	1.14	5	42	30	3
WMF07N65C4	N-kanalni SJ-MOS C4	SOT{0}}L	650	1.2	5	5	30	3.3
WMK08N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.78	6	45	30	3
WML08N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.78	6	26	30	3
WMM08N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.78	6	45	30	3
WMN08N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.78	6	45	30	3
WMO08N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.78	6	45	30	3
WMP08N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.78	6	45	30	3
WMF08N65C4	N-kanalni SJ-MOS C4	SOT{0}}L	650	0.8	6	6	30	3
WMK10N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.6	8	57	30	3
WML10N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.6	8	27	30	3
WMM10N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.6	8	57	30	3
WMN10N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.6	8	57	30	3
WMO10N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.6	8	57	30	3
WMP10N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.6	8	57	30	3
WMF10N65C4	N-kanalni SJ-MOS C4	SOT{0}}L	650	0.61	8	6.5	30	3
WMK14N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.38	11	85	30	3
WML14N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.38	11	31	30	3
WMM14N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.38	11	85	30	3
WMN14N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.38	11	85	30	3
WMO14N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.38	11	85	30	3
WMP14N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.38	11	85	30	3
WMK15N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.3	13	86	30	3
WML15N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.3	13	31	30	3
WMM15N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.3	13	86	30	3
WMN15N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.3	13	86	30	3
WMO15N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.3	13	86	30	3
WMP15N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.3	13	86	30	3
WMK26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WML26N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.19	18	31	30	3
WMM26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WMN26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WMO26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WMP26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WMJ26N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.19	18	135	30	3
WMZ26N65C4	N-kanalni SJ-MOS C4	DFN8*8	650	0.205	18	135	30	3
WMK28N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.16	23	160	30	3
WML28N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.16	23	31	30	3
WMM28N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.16	23	160	30	3
WMN28N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.16	23	160	30	3
WMJ28N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.16	23	160	30	3
WMK36N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.097	36	277	30	3
WML36N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.097	36	34	30	3
WMM36N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.097	36	277	30	3
WMN36N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.097	36	277	30	3
WMJ36N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.097	36	277	30	3
WMZ36N65C4	N-kanalni SJ-MOS C4	DFN8*8	650	0.105	36	277	30	3.2
WMK53N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.07	50	350	30	3
WML53N65C4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.07	50	34	30	3
WMM53N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.07	50	350	30	3
WMN53N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.07	50	350	30	3
WMJ53N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.07	50	350	30	3
WMZ53N65C4	N-kanalni SJ-MOS C4	DFN8*8	650	0.07	50	350	30	3
WMJ80N65C4	N-kanalni SJ-MOS C4	DO{0}}	650	0.039	80	410	30	3.3
WML14N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.43	11	31	30	3
WMK15N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.335	13	86	30	3.5
WML15N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.335	13	31	30	3.5
WMM15N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.335	13	86	30	3.5
WMN15N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.335	13	86	30	3.5
WMO15N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.335	13	86	30	3.5
WMP15N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.335	13	86	30	3.5
WMK26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WML26N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.21	18	31	30	3.5
WMM26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WMN26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WMO26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WMP26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WMJ26N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.21	18	135	30	3.5
WMK28N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.19	23	160	30	3.5
WML28N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.19	23	31	30	3.5
WMM28N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.19	23	160	30	3.5
WMN28N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.19	23	160	30	3.5
WMJ28N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.19	23	160	30	3.5
WMK36N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.11	36	277	30	4
WML36N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.11	36	34	30	4
WMM36N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.11	36	277	30	4
WMN36N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.11	36	277	30	4
WMJ36N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.11	36	277	30	4
WMK53N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.078	50	350	30	3
WML53N65F2	N-kanalni SJ-MOS F2	DO{0}}F	650	0.078	50	34	30	3
WMP15N65C2	N-kanalni SJ-MOS C2	DO{0}}	650	0.38	12	86	30	3.5
WMN15N65C2	N-kanalni SJ-MOS C2	DO{0}}	650	0.38	12	86	30	3.5
WMM15N65C2	N-kanalni SJ-MOS C2	DO{0}}	650	0.38	12	86	30	3.5
WMK15N65C2	N-kanalni SJ-MOS C2	DO{0}}	650	0.38	12	86	30	3.5
WMM53N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.078	50	350	30	3
WMN53N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.078	50	350	30	3
WMJ53N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.078	50	350	30	3
WMZ53N65F2	N-kanalni SJ-MOS F2	DFN8*8	650	0.078	50	280	30	3
WMJ80N65F2	N-kanalni SJ-MOS F2	DO{0}}	650	0.044	80	410	30	3.5
WMF05N65MM	N-kanalni SJ-MOS EM	SOT{0}}L	650	1.55	5.4	5	30	3.5
WMK08N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.93	5.5	46	30	3
WML08N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.93	5.5	26	30	3
WMM08N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.93	5.5	46	30	3
WMN08N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.93	5.5	46	30	3
WMO08N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.93	5.5	46	30	3
WMP08N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.93	5.5	46	30	3
WMK10N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.6	8	63	30	3
WML10N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.6	8	28	30	3
WMM10N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.6	8	63	30	3
WMN10N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.6	8	63	30	3
WMO10N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.6	8	63	30	3
WMP10N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.6	8	63	30	3
WMU10N65EM	N-kanalni SJ-MOS EM	TO-220F NL	650	0.6	8	28	30	3
WMK13N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.39	11	85	30	3
WML13N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.39	11	31	30	3
WMM13N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.39	11	85	30	3
WMN13N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.39	11	85	30	3
WMO13N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.39	11	85	30	3
WMP13N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.39	11	85	30	3
WMU13N65EM	N-kanalni SJ-MOS EM	TO-220F NL	650	0.41	11	31	30	3
WMZ13N65EM	N-kanalni SJ-MOS EM	DFN8*8	650	0.39	11	85	30	3
WMB13N65EM	N-kanalni SJ-MOS EM	DFN5*6	650	0.4	11	31	30	3
WMK18N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.28	16	125	30	3
WML18N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.28	16	34	30	3
WMM18N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.28	16	125	30	3
WMN18N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.28	16	125	30	3
WMO18N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.28	16	125	30	3
WMP18N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.28	16	125	30	3
WMB18N65EM	N-kanalni SJ-MOS EM	DFN5*6	650	0.3	16	125	30	3
WMK25N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.19	22	147	30	3
WML25N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.19	22	34	30	3
WMM25N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.19	22	147	30	3
WMN25N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.19	22	147	30	3
WMJ25N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.19	22	147	30	3
WMK30N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.16	27	210	30	3
WML30N65EM	N-kanalni SJ-MOS EM	DO{0}}F	650	0.16	27	34	30	3
WMM30N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.16	27	210	30	3
WMN30N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.16	27	210	30	3
WMJ30N65EM	N-kanalni SJ-MOS EM	DO{0}}	650	0.16	27	210	30	3
WMO11N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.6	9	63	20	3.5
WML11N65SR	N-kanalni SJ-MOS SR	DO{0}}F	650	0.6	9	28	20	3.5
WMK11N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.6	9	63	20	3.5
WMM11N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.6	9	63	20	3.5
WMN11N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.6	9	63	20	3.5
WMP11N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.6	9	63	20	3.5
WMO16N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.35	14	86	20	3.5
WML16N65SR	N-kanalni SJ-MOS SR	DO{0}}F	650	0.35	14	31	20	3.5
WMK16N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.35	14	86	20	3.5
WMM16N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.35	14	86	20	3.5
WMN16N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.35	14	86	20	3.5
WMP16N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.35	14	86	20	3.5
WML26N65SR	N-kanalni SJ-MOS SR	DO{0}}F	650	0.198	20	34	20	3.5
WMK26N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.198	20	147	20	3.5
WMM26N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.198	20	147	20	3.5
WMN26N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.198	20	147	20	3.5
WMJ26N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.198	20	147	20	3.5
WMJ90N65SR	N-kanalni SJ-MOS SR	DO{0}}	650	0.033	99	460	30	3.5
WML15N65C2	N-kanalni SJ-MOS C2	DO{0}}F	650	0.38	12	31	30	3.5
WMO15N65C2	N-kanalni SJ-MOS C2	DO{0}}	650	0.38	12	86	30	3.5
WMF04N65PC4	N-kanalni SJ-MOS C4	SOT{0}}l	650	2.8	2.8	3.5	20	3
WML04N65PC4	N-kanalni SJ-MOS C4	DO{0}}FT	650	2.8	2.8	18	20	3
WMO04N65PC4	N-kanalni SJ-MOS C4	DO{0}}	650	2.8	2.8	30	20	3
WMF07N65PC4	N-kanalni SJ-MOS C4	SOT{0}}	650	1.38	4	4	20	3
WMO07N65PC4	N-kanalni SJ-MOS C4	DO{0}}	650	1.38	4	35	20	3
WML07N65PC4	N-kanalni SJ-MOS C4	DO{0}}	650	1.38	4	20	20	3
WMF08N65PC4	N-kanalni SJ-MOS C4	SOT{0}}	650	0.91	5	5	20	3
WMLN08N65PC4	N-kanalni SJ-MOS C4	DO{0}}FT	650	0.91	5	21	20	3
WML08N65PC4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.91	5	21	20	3
WMO08N65PC4	N-kanalni SJ-MOS C4	DO{0}}	650	0.91	5	38	20	3
WML09N65PC4	N-kanalni SJ-MOS C4	DO{0}}F	650	0.83	5..5	23	20	3
WMF10N65PC4	N-kanalni SJ-MOS C4	SOT{0}}	650	0.6	8	6.5	30	3
WMO09N65PC4	N-kanalni SJ-MOS C4	DO{0}}	650	0.83	5.5	42	20	3
